一、滤波电路的基本概念
滤波电路是由电感、电容、电阻、铁氧体磁珠和共模线圈构成的频率选择性网络，低通滤波器是电磁兼容抑制技术中普遍应用的滤波器。为了减小电源和信号线缆对外辐射，接口电路和电源电路必须进行滤波设计。
电源 EMI 滤波器是一种无源双向网络，它一端接电源，另一端接负载。在所关心的衰减频带的较高频段，可把电源 EMI 滤波器看作是“阻抗失配网络”。
普通的电源滤波器对于数十兆以下的干扰信号有较好的滤波作用,在较高频段,由于电容的电感效应,其滤波性能将会下降。对于频率较高的干扰情况，要使用馈通式滤波器。该滤波器由于其结构特点，具有良好的滤波特性，其有效频段可以扩展到 GHz，因此在无线产品中使用较多。
滤波器的使用，最重要的问题是接地问题。只有接地良好的滤波器才能发挥其滤波作用，否则是没有价值的。滤波器使用要注意以下问题：
（1） 滤波器放置在电源的入口位置；
（2） 馈通滤波器要放置在机箱（机柜）的金属壁上；
（3）滤波器直接与机柜紧密连接，滤波器下面不能涂保护漆；
（4） 滤波器的输入输出引线不能并行，交叉。
开关电源与系统内部晶体以及各时钟频率是主要的干扰源，通常采用磁珠、电容、电感等常规手段滤波，另外也可采用共模电感在电源端口进行共模滤波，防止系统干扰通过电源线发射出去。电源端的共模电感的使用需要注意：
（1）地层和电源层不能随便铺设；
（2）滤波电路的输入、输出之间一定要有良好的隔离，才能最大限度地发挥共模电感的滤波作用。
如下图为汽车仪表盘 24V 直流电源端口传导测试频谱图，高频段不满足 GB18655 LV3 的限值要求：
信号端口是比较容易出现共模干扰的问题，如果不注意很容易辐射超标。
防护电路用来进行外来过压和过流抑制，如果将防护电路放置在滤波电路之后，滤波电路会被过压和过流损坏。

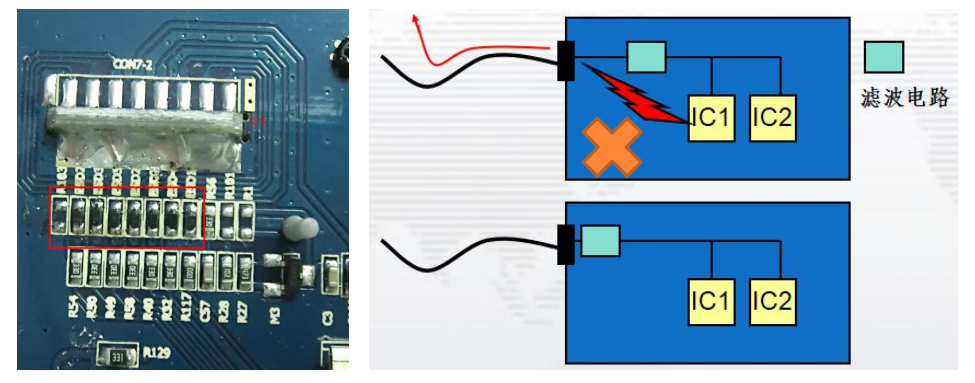

2.滤波电路应靠近接口放置。避免已经经过了滤波的线路被再次耦合。
解决EMC问题需要找到问题“源”，找到问题“源”需要一个找问题的方向，这就需要掌握强大的EMC的理论基础。后面还会继续出相应系列，记得点赞、关注、转发，您们的支持就是小编强大的动力。版权声明：本文内容由互联网用户自发贡献，该文观点仅代表作者本人。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至 ivillcn@qq.com 举报，一经查实，本站将立刻删除。文章链接：https://www.shangraobbs.com/n/4205.html
